Product Summary

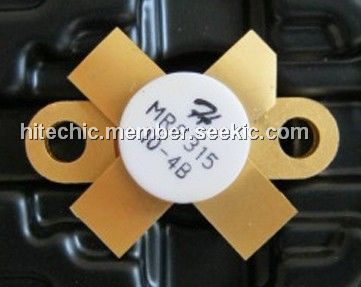

The MRF315 is an NPN Silicon RF power transistor. It is designed for class C VHF mobile radio power amplifier applications operating.
Parametrics
MRF315 absolute maximum ratings: (1)BVCES Max.: 65 V; (2)BVCEO Max.: 35 V; (3)BVEBO Max.: 4 V; (4)IC Max.: 4 A; (5)Ptot Max.: 110 W; (6)TSTG Min.: -65 ℃; Max.: 150 ℃; (7)TjM Max.: 200 ℃.
Features
MRF315 characteristics: (1)Pout Typ.: 45 W; (2)GP Typ.: 10 dB; (3)η Typ.: 50 %; (4)hFE Typ.: 45; (5)VCEsat Max.: 1.2 V; (6)ICES Max.: 5 mA; (7)CCBO Typ.: 60 pF.
Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() MRF315A |
![]() Advanced Semiconductor, Inc. |
![]() Transistors RF Bipolar Power RF Transistor |
![]() Data Sheet |
![]()
|
|
||||||||||||
